怎么合并零件标记？求帮助。

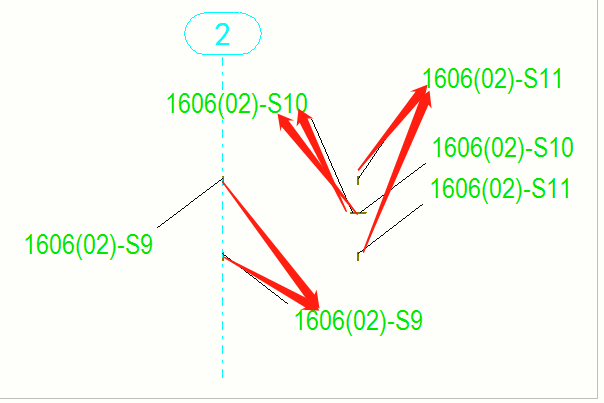

怎么让布置图中的零件标记合并在一起并且跟着件数。

扫一扫，手机阅读

你描述的问题可能不是太准确。
首先布置图中每个构件只需要正常只显示构件号就可以了，所以我们可以增加零件的零件标记（内容为构件位置）来显示构件号，但是显然一个构件中往往零件数量大于1，如果每个零件都显示零件标记，显然不适合。
所以在布置图中，我们可以设置次零件不显示零件标记（或者说零件标记不显示任何内容），而主零件的零件标记显示构件号（构件位置），这样每个构件就只显示一个零件标记，即一个构件号。这可能就是你说的“合并”。

截图中图纸背景是白色的，不觉得刺眼么？

感谢您的回复。
我出的这张图纸就是单纯的零件布置图。不存在构件。我想表达的意思是，这张图纸上有很多相同的零件。怎们能让这些零件在增加零件标记时自动合并相同零件位置编号。

阿涛0324 发表于 2020-3-28 08:36
感谢您的回复。
我出的这张图纸就是单纯的零件布置图。不存在构件。我想表达的意思是，这张图纸上有很多相 ...

图纸属性中，有打开合并零件标记的功能，在零件标记里找。
