Tekla输出dwg图纸无图框

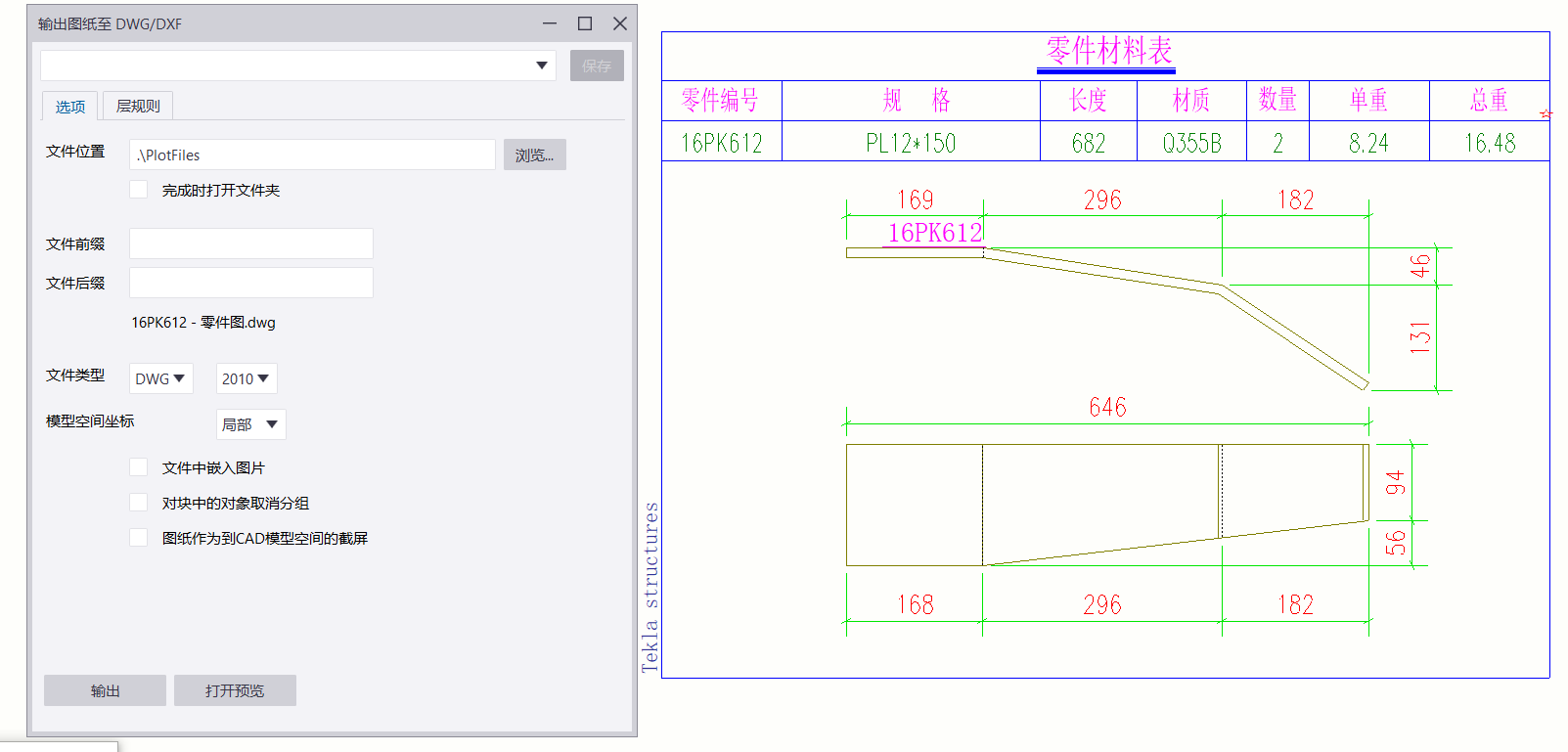

如题，在使用tekla2020或2021版本输出cad图纸没有图框，各个视图分散排列，用了朋友的电脑情况也是如此；而使用19.0版本或以下则不会出现这种情况。 tekla里图纸是有图框和明细栏的，输出的cad零件图变成这样，只有视图没有图框，而且分散很开。





打印出来的纸质图纸是有图框不受影响，只有输出cad会没有图框，查了网上也没有类似的情况，高级选项也找不到相关设置，有哪位大佬有办法解决或相关建议吗？PS:用高版本主要原因是19.0及以下的低版本在3D建模移动旋转模型时屏幕会忽明忽暗，把N卡显卡驱动降低版本也没有解决，故暂用2020版。

扫一扫，手机阅读

有谁用过2020或以上的版本输出过CAD图纸吗，有没有遇到过这种情况？

MUYIPLAYER 发表于 2021-11-1 18:12
有谁用过2020或以上的版本输出过CAD图纸吗，有没有遇到过这种情况？

输出时最下面那个方框打勾

局部是灰色的，下面那三个格子的勾打上。

图纸输出界面切换到旧版就可以了。
