Tekla Structures 中模板的安装方法

置顶 精华 发表在 分享2021-8-12 21:34 [复制链接] 0 7724


登录后查看完整内容

您需要 登录 才可以下载或查看,没有帐号?立即注册

x
什么是模板?
在Tekla Structures 中,主要有两种类型的模板:文本模板和图形模板。
文本模板是用来创建清单报告的,文本模板文件后缀为rpt,比较常见的模板主要有零件清单、构件清单、螺栓清单、材料清单等等报告模板。
图形模板主要是应用在图纸中的,在图纸中显示的材料表、标题栏等数据信息表格,都是由图形模板输出生成的,这些模板可以通过设置在图纸中调取使用。图形模板的后缀为tpl。
那么,如果我们拿到rpt格式的文本模板或tpl格式的图形模板,如何在软件模型中调取使用,下面我们详细介绍。

第一种方法:针对模型生效(推荐)
我们只需要将模板文件直接放在模型的「模型文件夹」根目录内,重新打开模型即可。
此种方法只针对模型生效,每一个模型都需要去复制放置模板文件,初看麻烦,但我们是比较推荐这种方式的,将模板文件放在模型内的好处是,如果我们将模型发送给他人,因为模板是放置在模型文件夹内的,所以任何打开此模型的人都可以调用模板。

第二种方法:针对软件生效(一劳永逸)
将模板文件放置于一个文件名为纯英文字母(如 TeklaDrawingTemplate)的文件夹内,将该文件夹放置于电脑的任意位置(此文件夹放置好以后,不宜移动)。
注意:该文件夹存放的路径不要出现中文字符!!!


执行菜单栏:工具>宏,或者直接单击工具栏按钮,打开「宏」对话框。运行「DirectoryBrowser」文件。

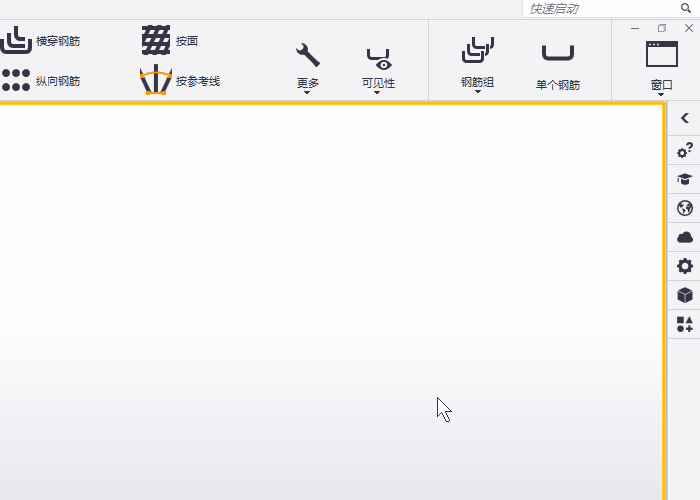

高版本请看以下方法打开「目录浏览器」(DirectoryBrowser)。

单击「公司」按钮,如果没有设置过选项,会弹出提示询问是否需要设置(如下图)。


如果单击“公司”按钮后未跳出上图所示对话框,而是直接打开了某个文件夹,说明之前你已经设置过此选项,可直接将模板的所有文件放置于该文件夹内即可。如果是其他提示(可能之前设置过且错误)或者你想重新设置,那么需要清除之前的设置。清除设置方法如下:


运行「DirectoryBrowser」文件,单击「用户设置」按钮(如上图),记事本打开用户设置user.ini文件(如下图)。


删除文件中“set XS_FIRM=...”行,关闭保存并重启软件即可。


我们单击“是”。在跳出的文件浏览器对话框中,找到自定义的文件夹,确认即可。设置完毕后重新启动软件并打开模型即可。
