你知道Tekla Structures 是这样统计重量的吗?

发表在 基本点2017-11-4 20:18 [复制链接] 4 117550


登录后查看完整内容

您需要 登录 才可以下载或查看,没有帐号?立即注册

x
经常使用 Tekla Structures 的同学都知道,基于Tekla Structures模型,可以输出各类清单报表以及加工图纸,那么无论是清单还是图纸中,都有一类比较重要的数据,那就是“重量”。那么利用 Tekla Structures 所获得的的重量,大家知道软件统计的基本原理吗?
Tekla Structures 中可以统计零件的三种重量,分别为净重(WEIGHT_NET)毛重(WEIGHT_GROSS)以及重量(WEIGHT)。无论是清单报表还是图纸材料表,统计出什么重量,取决于他们的模板对应调用的是什么函数,比如模板调用的是净重的函数,那么统计出的就是零件的净重,这里我们要深究的不是如何调用函数,而是谈论探究三种重量的区别,以及三种重量分别是如何计算的。

Tekla Structures 计算重量的基本原理是什么?
Tekla Structures 计算零件重量的基本原理是:「零件体积」×「密度」。当然在针对不同的重量时,体积的计算以及密度的选用有所不同。

零件体积的计算
我们把零件分为两类:「型材零件」(指用“梁”或“柱”创建的零件)和「多边形板」(即用多边形板创建的零件)。其中型材零件分为两种情况,一种是在截面库中定义了横截面面积的截面零件,比如截面库中内置的国标型材,或者用户自己在截面库中增加的并且定义了横截面面积的截面(位于分析选项卡的属性列表上,见下图)。


另外一种情况则是,未定义横截面面积的截面零件
定义了横截面面积截面的零件体积是根据「横截面面积」×「长度」计算的,而未定义横截面面积截面的零件以及多边形板零件的体积则是直接获取模型中零件的体积。
当然,上述体积计算的描述还未考虑切割、接合等因素,另外,不同类型重量对体积的计算也略有不同,比如毛重统计的就不是多边形板的实际体积,而是外接矩形的体积,我们继续往下看。

零件的密度
零件的密度取决于零件的材质对应在材料目录中定义的密度,当然定义的密度分两种:「型材密度」「板密度」(见下图)。


简而言之,对于定义了横截面面积截面的零件启用的是型材密度,对于未定义横截面面积截面的零件以及多边形板零件启用的是板密度。

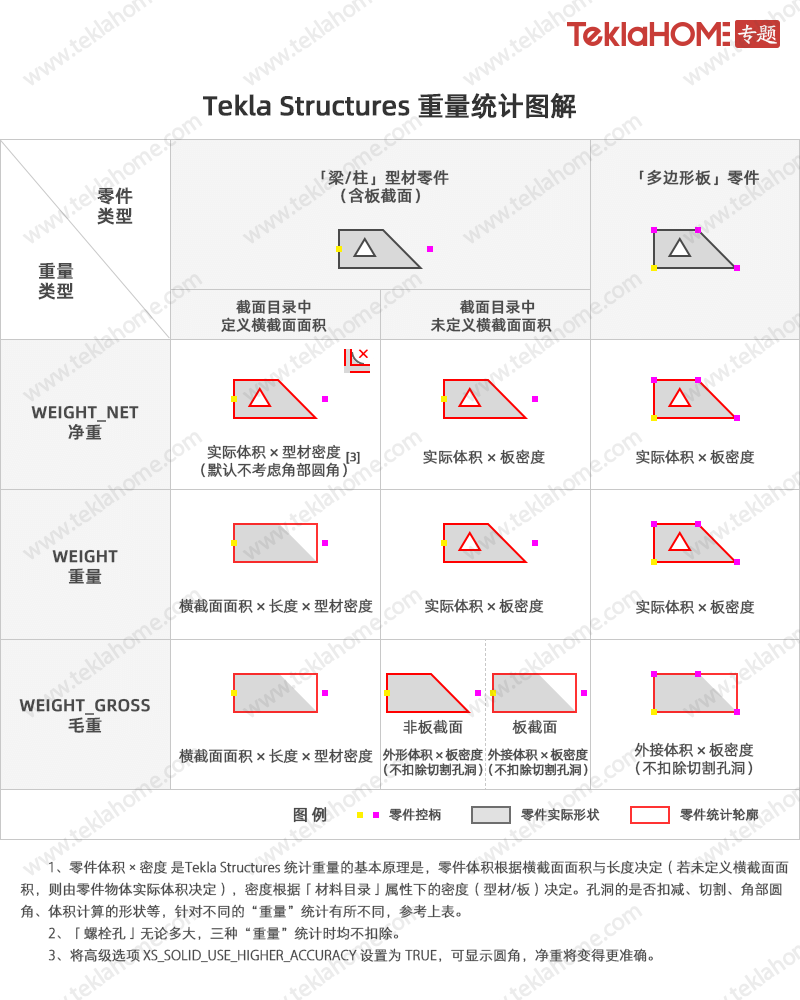

通过上面的描述,我们大致了解了体积以及密度的计算原理,那么再结合零件被切割、接合等影响的因素,以及型材零件是否考虑R圆角等,我们整理了一下图表,帮助大家更好地理清楚不同重量的统计方法。


对于零件,净重不是所加工零件的实际重量。由于使用直角计算截面横截面,因此不考虑角部的圆角,除非使用高级选项 XS_SOLID_USE_HIGHER_ACCURACY进行设置。此高级选项可增加实体中的面数,因此会降低 Tekla Structures 的运行速度。我们建议仅在特殊需要时使用此高级选项。
